どうもﾖｼｵです。


１月末にオーダーしていた３インチのフレームキットが届きました！
２週間ほどで到着でしたね～早い！

LW135っていう３インチのクアッドフレームです。(現在売り切れ中ですね・・)

あの、ランカムハイブリッドに対応したフレームっていうことで購入に至りました。

ランカムハイブリッドは、キレイな画が撮れるうえに超低遅延なカメラなのでお気に入りなのですが・・カメラの高さが25ｍｍもあるので、３インチフレームに積むにはいろいろと工夫しないと使えないカメラなのです。。

こんな感じで・・


さてさて、フレームキットを開けてみましょう。

中に入っていたもの全部。


ボトムプレート・・なんだかカエルが踏みつぶされたような・・

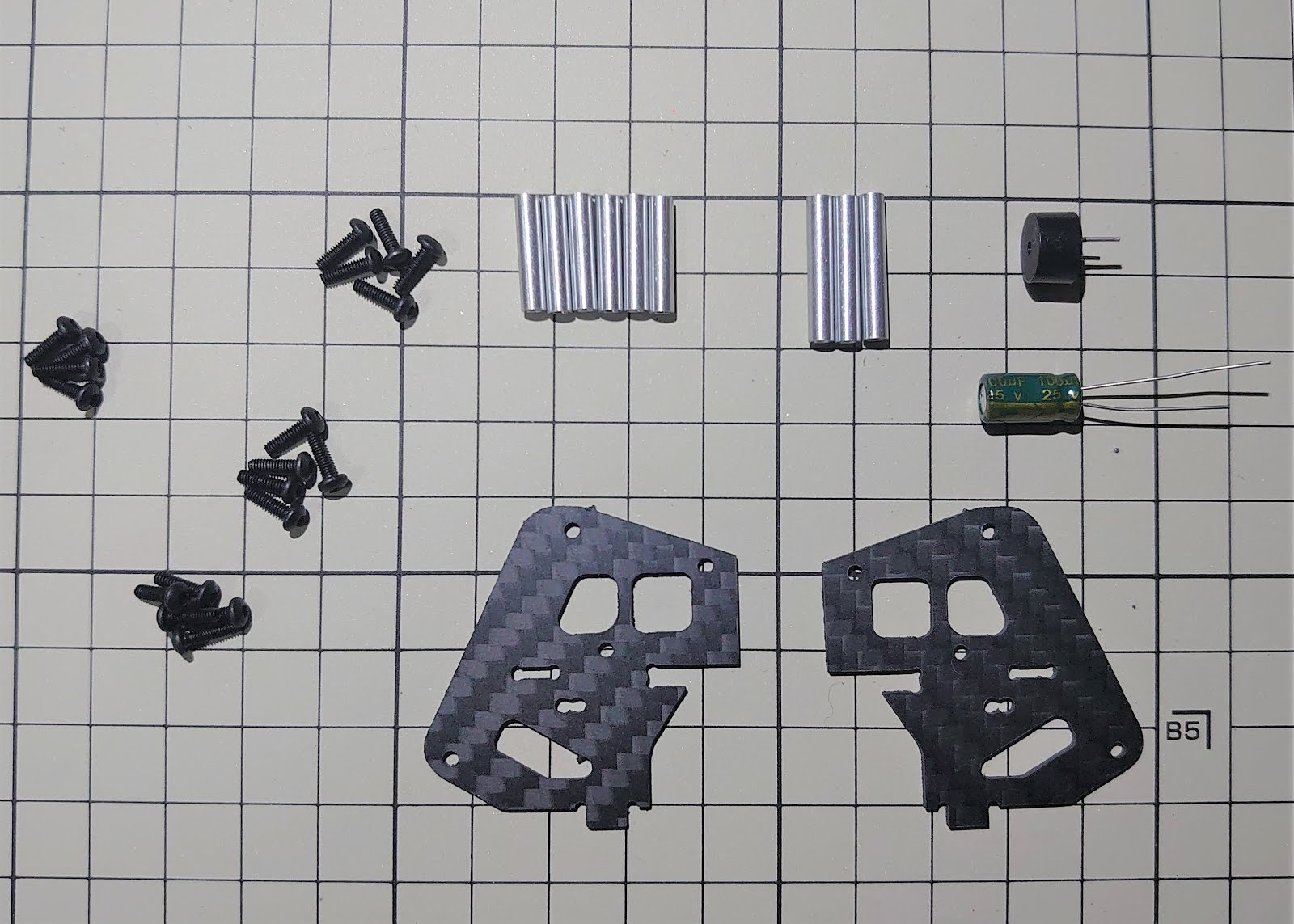

カメラのサイドプレートと、各スタンドオフ、M2ビスが x 19本、ブザーと、キャパシタ

キャパシタは、100μF 25V・・今まで３インチには330μFぐらいのを使ってましたが・・
こんな容量でいいのだろうか？？ビルドするときは、手持ちのキャパシタを使おう。。



お次に計測・・
まずは、フレーム厚み。

ボトムプレートは、2.5mmかな。
おや？カタログ値は2mmでしたからこれはうれしい！
やっぱり３インチに2ｍｍはないわ。。


トッププレート1.5ｍｍ


サイドプレート1.5ｍｍ


なんかコ型のプレート1.5ｍｍ(※カメラマウント形成するパーツでした)


３つあるM2アルミスタンド19ｍｍ(※カメラマウントパーツになります)


6つあるM2アルミスタンド15ｍｍ


M2ボルト7ｍｍ(7ｍｍは貴重だ・・)


続いて、マウントピッチ

モーター取付穴は・・9ｍｍピッチ・・。。




FCマウントは、20x20が2箇所(真ん中のスタンドオフを外せば・・真ん中にも積めそう・・)、16x16が２箇所、25.5x25.5が１箇所。

いろいろ捗りそう・・


それではフレームの重さは・・

キットのパーツ全部で40.6ｇ


しっぽが3.8ｇ。。ちょっと・・使わないかな・・しっぽ。。


じゃあさ・・仮組しちゃいましょう。。

このキットは・・かなりタイトな作りで・・あっちこっち修正しながら組まないと組みあがりませんでした・・(バリも多いので、、一回全部ヤスリがけが必要ですね・・)


なんとかはまったぞい。。

他にもアッチコッチ削りまして・・

おお。。かっこいい(*´Д｀)これはいいものだ。。


計量。。

35.3ｇ。。ありゃ軽くなった？？

ああ、、キャパシタやらブザーどけてるもんね・・
うん、軽くはないけど、重くもないかな。
どうせ・・9ｍｍ取付のモーターで組まないといけないし。。


ああ、、カメラ乗っけたらどんな感じかな。。

ランカムのビデオボード積むにはM2ボルトの3ミリナットなんかを揃えておきましょう。。(真ちゅうの部品ですね)

カメラを積んでいったのですが・・かなりフレームの作りがタイトで・・ここでもアッチコッチ、ヤスリで修正しました。。(あーしんどい。。)

邪邪～～ン!!

をを、世にもカッコEでわないか!!(*´Д｀)
このスタイルにあこがれていたんだよぉ!!

ランカムハイブリッドだと・・カメラ角度によっては、はみ出しそうです。。(アチャー。。)
穴あけなおしで対応かと・・。。

まぁ。ちょっとフレームをヤスリがけやらなんやらで準備に時間が要りそうですな・・(´Д｀)気長に組もう。。


それでは今回はこの辺で・・。　　　ﾖｼｵ
