4inch機ビルド / AuroraRC Stick4

どうもﾖｼｵです。


バングッドの商品欄をながめてたら。。

T型の４インチプロップが目に入ったんです( ﾟДﾟ)
GEMFANハリケーン4023

あり。これがあったら手持ちの３インチ部材で４インチ組めるやん(´Д｀)！




と、いうわけでAuroraRC Stick4ってフレームをポチったのでした。。
U199に収まりそうな重量と、モーターマウント12ｍｍピッチが決め手でした。(EMAX1306流用するためね)



・　・　・　ポチって１週間ほど　・　・　・



到着しましたがなGEMFANハリケーン4023！！

４インチプロップデカいっす！！

コチラが同じ便で届いたAuroraRC Stick4。

袋にポイっと入ってご到着。。うーむ雑い感じ。。

いやー。だけどずいぶん早く到着しました！

とりあえず内容物はこんな感じ。。



計量すると、、33.6ｇ。

３インチフレームクラスの重量やね！



しかし・・キャノピーはメチャ重・・！！

5.5ｇもあるぜよ。。まあ、頑丈そうではあるが・・



お手手は、＠3.8ｇ。

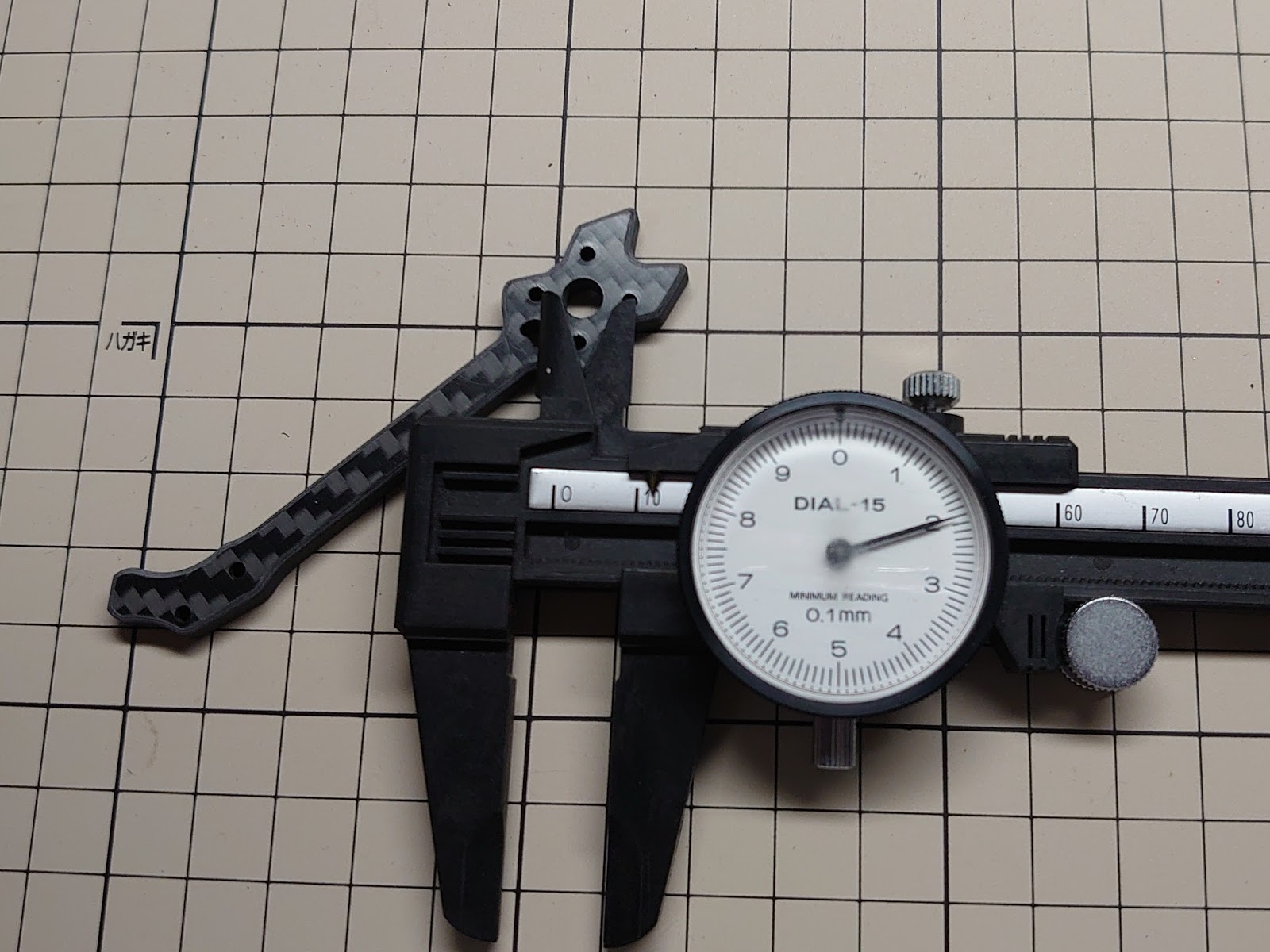

。。厚さ計測。。

お手手は、4ｍｍ。

あれ？カタログでは、5ｍｍじゃなかったっけ？？

まぁ、軽くなるので良い！

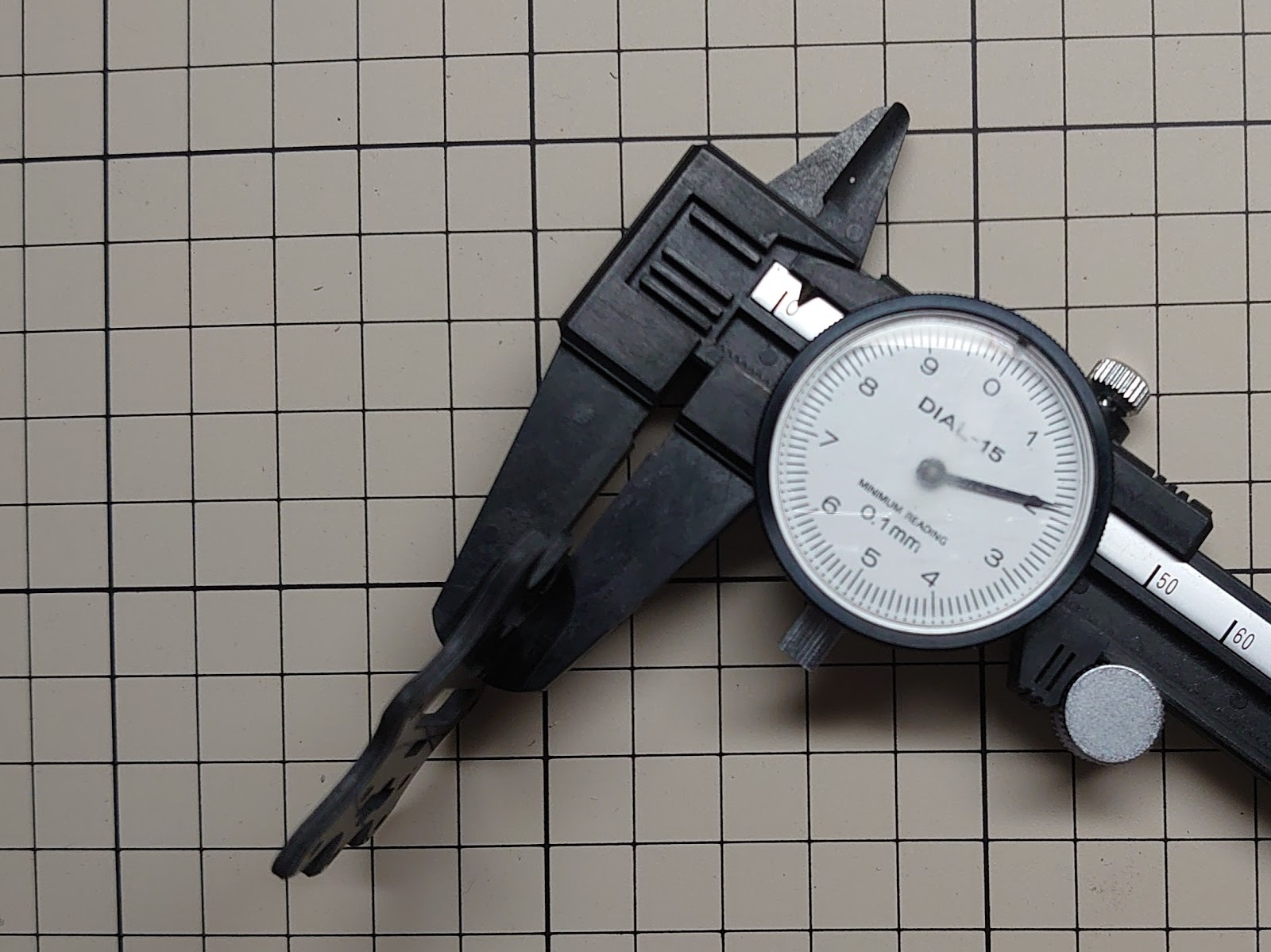

サンドイッチするプレートは、2ｍｍ厚やね。

これも2ｍｍ。



付属のボルト。ｍ2の25ｍｍ長。

ひし形FCのマウント用ですね。


付属のボルトその２。

ｍ２の首下10ｍｍボルトですね。

アーム縫い合わせ用。



モーターマウントピッチは、12ｍｍ。

ｍ2用の穴ですね！



キャノピーは、ナノカメラ用14ｍｍピッチ。




・・所感・・

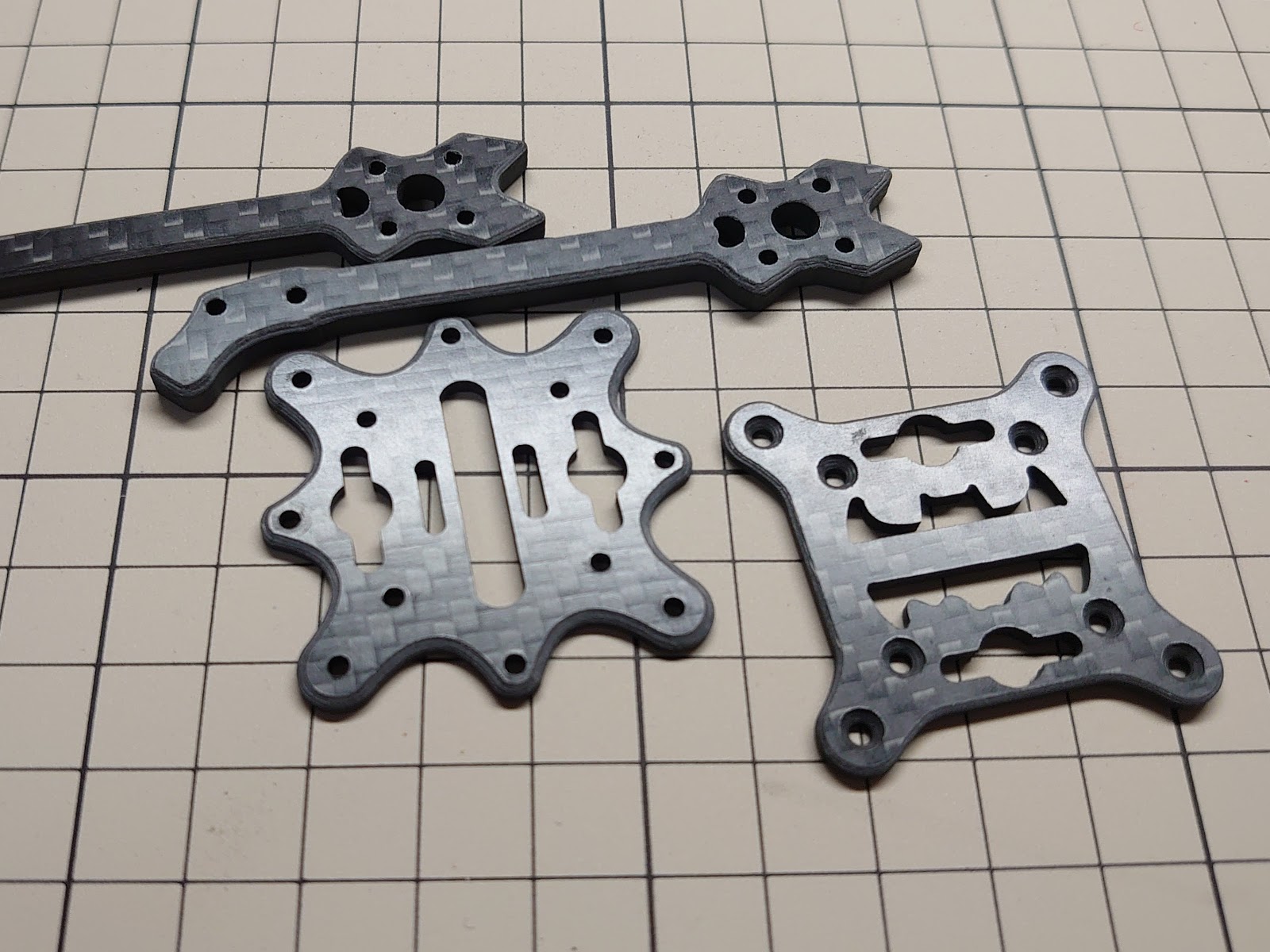

カーボンプレートは、面取りしてありますね！

瞬着コーティングしたら速攻組めますね！！


テーパーが切ってあるボルトマウント。

強度がちょっと心配だけど・・すっきり収まるね！！

なんだかコウモリのようなマークの切り込みが・・


付属のナット。。

ＯＨ！チャイナクオリティな感じで・・穴位置おかしいぜ・・

※実際ネジ山が一個オカシクテ・・使えなかった。。やれやれ・・


FCマウントは、20ｍｍピッチと・・


ひし形AIO FCが使えるですね。。

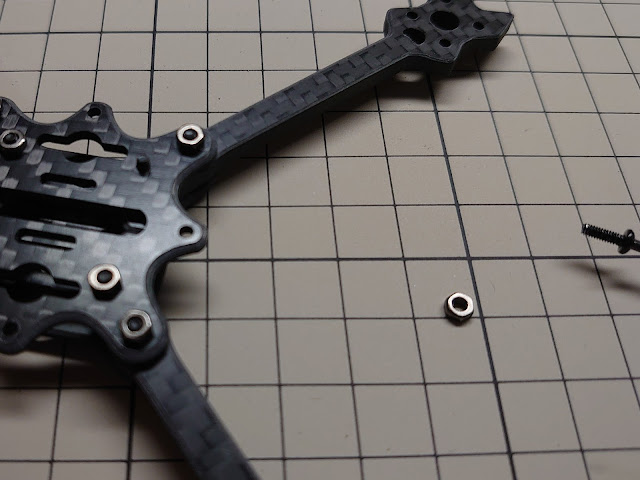

こいつが、使えなかったナット。。

ネジ山切ろうとしたが・・もうなんか・・オカシカッタ。。


さらに・・ｍ2ボルトなんだけど・・赤雲マークの・・なんか穴がちっちゃいでしょ。。

1.3ｍｍのヘキサで回せました。。なんで・・1.5ｍｍじゃないの？？バカなの？？

イエーイ！仮組完了！！

？？

って、、このボルト長ええ。。

切って使うのでしょうか？？？っていうかカメラレンズに接触しそうやんけ。。。


ちょっと・・考えて組まないといけなさそうですね。。



さてさて・・
ひし形FCの20Ａと、30Ａを発注しているのだが・・いつ来るんやろ。。




と、本来は、ひし形FCで組もうと思っていたのですが・・

ちょっと・・待てそうになくなり・・

自作３インチHD機の『エビゾウさん』


ポーン！

「あー！　れー！」



はい。。無我夢中で組みましたがな。。

写真撮影なんか忘れてました・・


邪邪－ん！！

4インチトゥースピックの完成です！

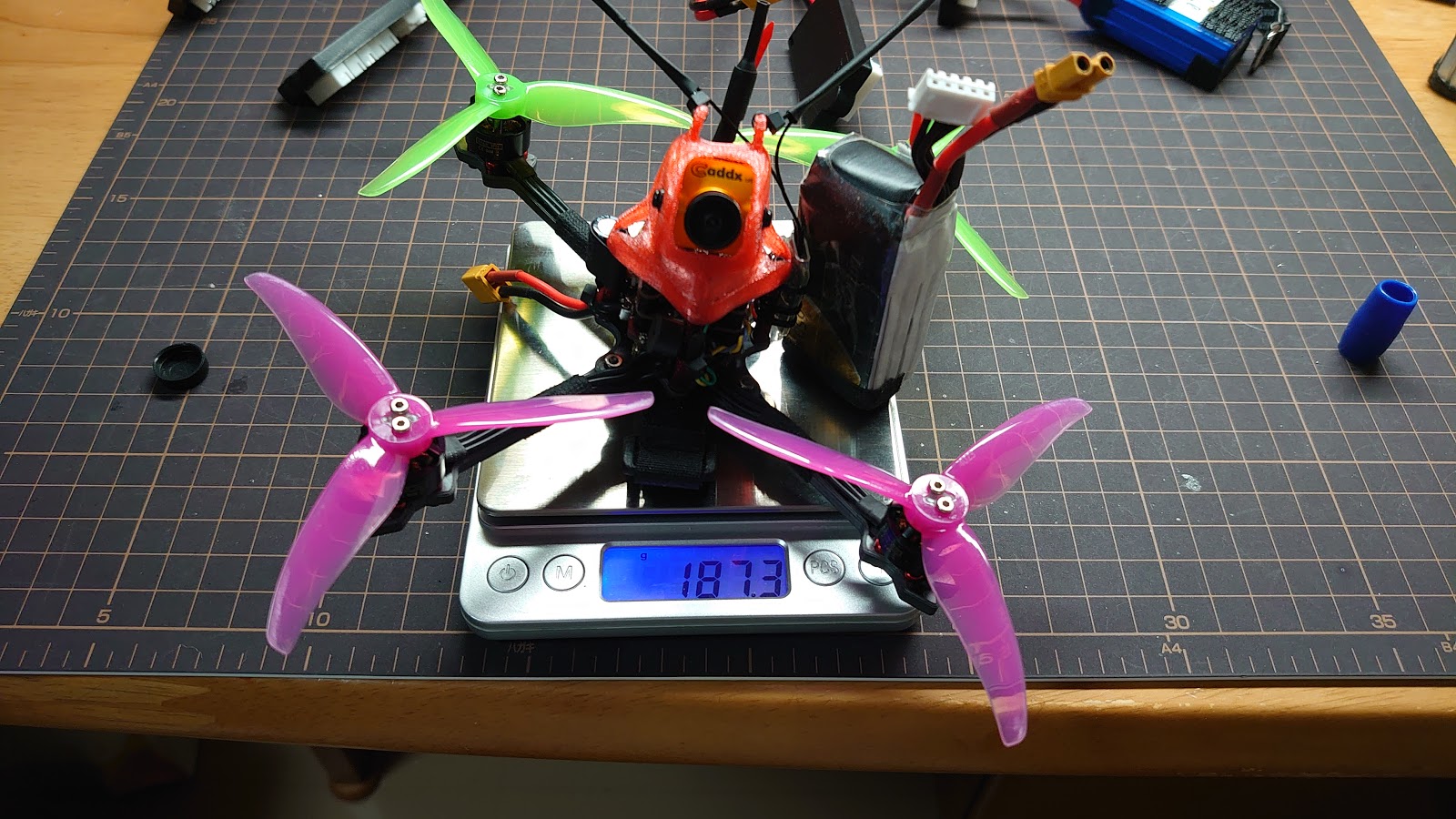

4S 650mAh背負っても(ぶら下げても・・)187.3ｇだぜい！

一応構成は、、エビゾウから分捕ってきた中身です・・
motor: EMAX RS1306B 4000KV
Geprc 20x20mm Stable Flytower F4-20 Mini : Betaflight F4 OMNIBUS flight controller
20A BLHeli_S / Dshot 300 ESC
VTX: 上記のFCに付いてくる200mWのVTX
camera: CaddxターボマイクロS1※キャノピーは、なんか３インチトゥースピックキットについてきたやつ
receiver: Frsky XM Plus

ｍ2スタンドオフを流用してこさえたのでした。。

よし。。

さっそくメイデン飛行や！

4インチ トゥースピックメイデン飛行

※ユーチューブにリンクします


うーむ。。

これがファッツファ！ってやつか。。

うーむ。。

滞空時間が長いのでなかなか落ちませんが・・操作しづらい。。

スロットルを少しでも入れたら・・ビューンっと飛んでいくので。。

なかなかくぐったりするのがむずかしい。。。

まぁなんとか、４インチでU199に収まりました。

どうもﾖｼｵでした。。
