どうもヨシオです。


仮組してから・・ずーっと箱にしまわれていた・・
LW135。。



やっとこさ組むことにしました。。



機体構成は・・

のんちゃん号に付いていたRCXの1304-4000KVモーター。。



ほんとは、、ゲップーの1206-4500KVで組む予定だったが・・先日のスラストテストで1発お亡くなりに・・。。



まあ・・軽くなったみたい。。


カメラは、ランカムハイブリッド。
そりゃそうだ・・このカメラを積むために買ったフレームだもの・・



FCは、XT-XINTEで買ったJMTのF411-ESC28A
BEC容量が3Aあると言っている!安いけど・・(購入時$32.87)頼もしい数値だ・・


イーシンナノVTX400mw・・結局IRCトランプが使いこなせなかったので・・
VTX-03に換装されました。。



ESCを・・後ろにマウントしていきますかね。。



フレーム側に絶縁テープを・・貼っとこう。。


このフレーム・・スタンドオフを見てもらうとわかると思うけど・・
設置高さが低い・・15mmしかない。。


とりあえず3mm高さの真ちゅうナットボルト(っていうのかな?)を立ててみる。。


おお・・なんとなく見えてきたぞ!!

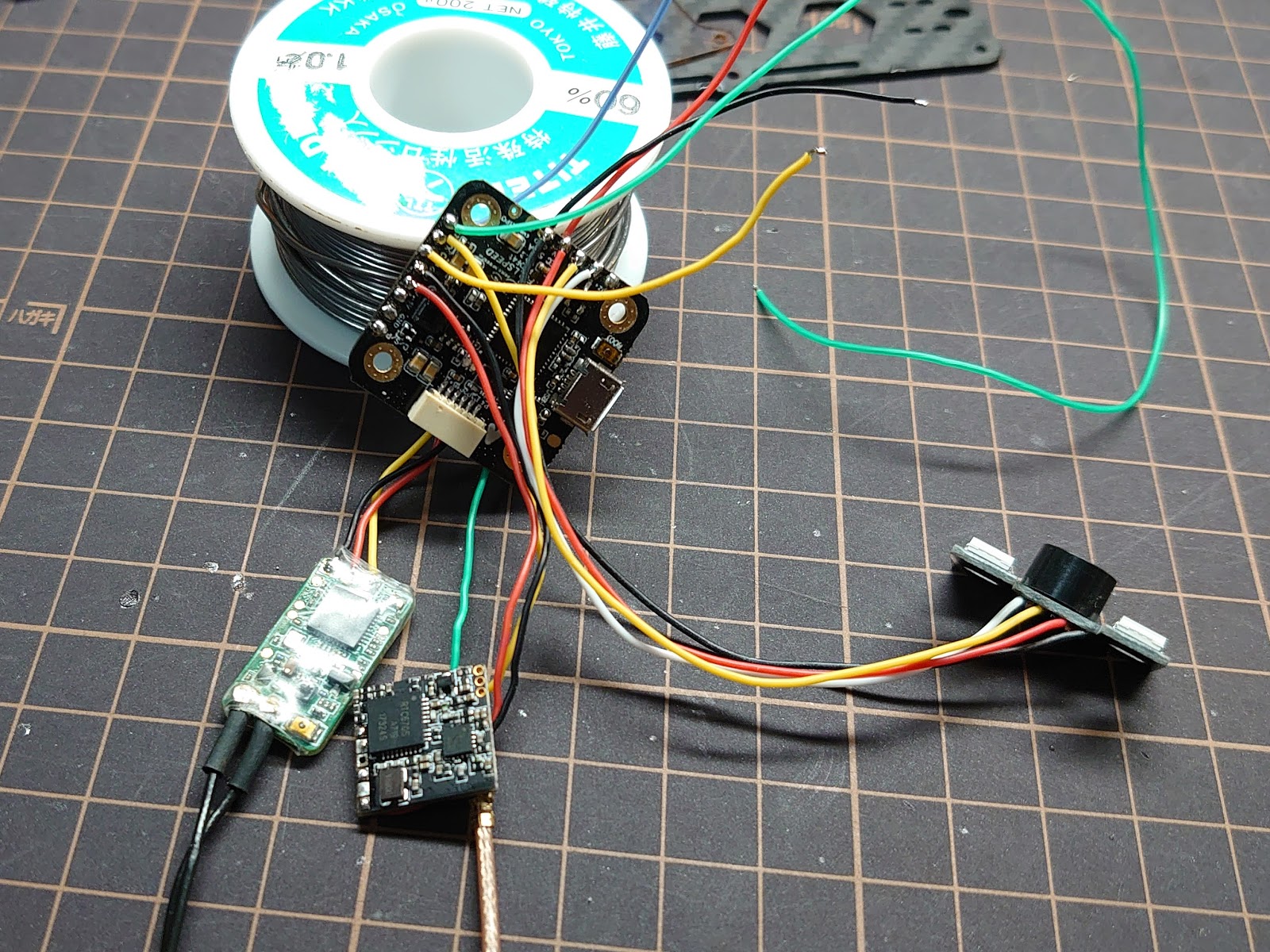

そんじゃ・・臓物をくっつけていくとする。。

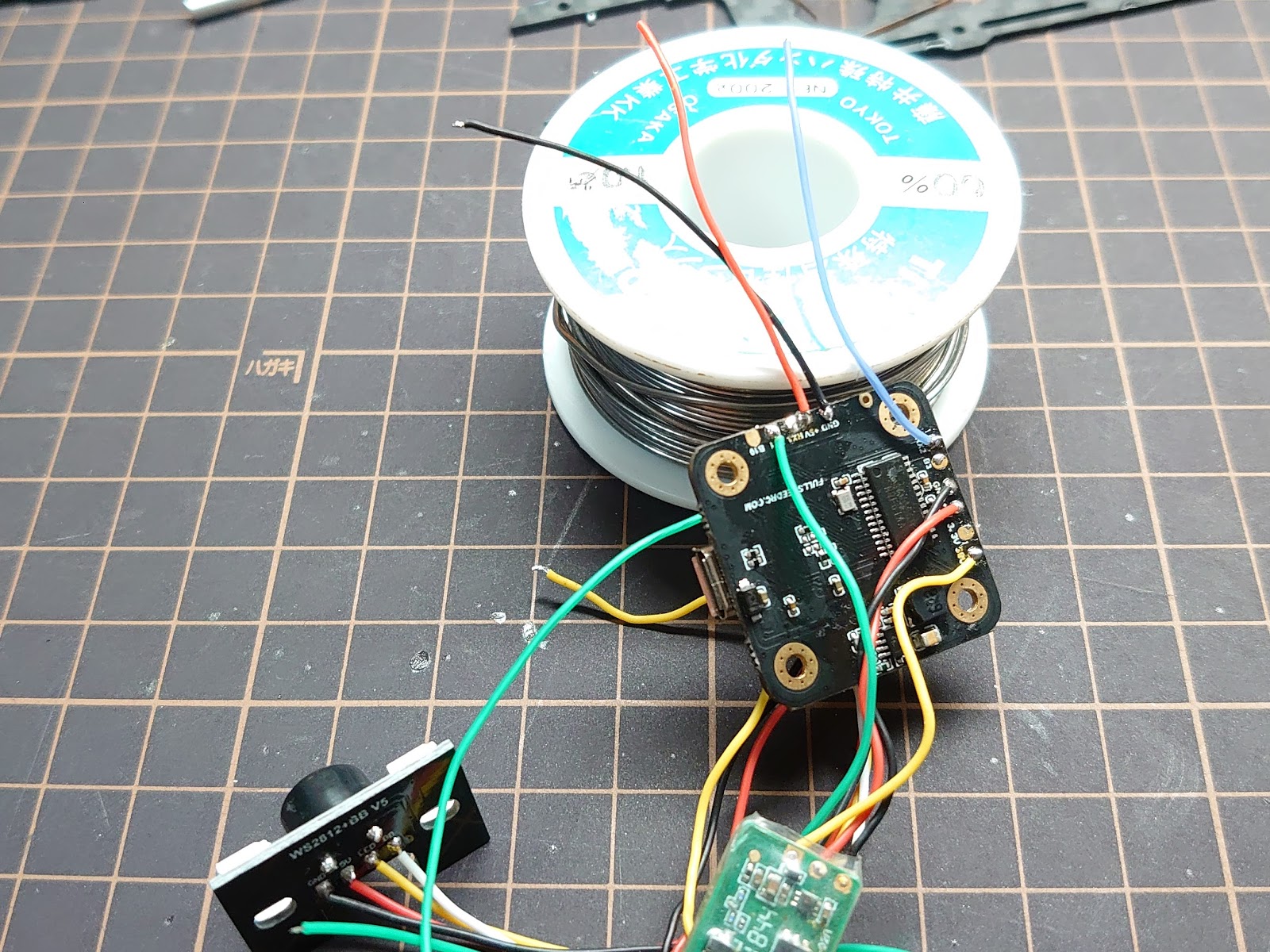

カメラ用の配線をあらかじめ付けておくことにした。。赤黒青の線ね・・


信号線もあらかじめ付けておく。。


おお・・良い感じだ!!いい感じだぞ!!


っと、ここで問題発生。。
バッテリーケーブルを後ろ出しにしてみたのだが。。バッテリーの搭載位置が後ろの方へ来ることが分かったんです。。
重心が・・後ろよりになる感じでした。。なので・・ばらす・・


何度かばらしては・・再度組み上げて・・
周りの時刻は、、朝から夜になっていたのでした。。


最終的に・・なんとか収まりました。。
バッテリーケーブル前出し・・カメラも逆さまにマウント・・



いやはや・・骨の折れるフレームキットでした。。
カブトムシの角みたいなアンテナを採用したので『Beetle man』と命名。

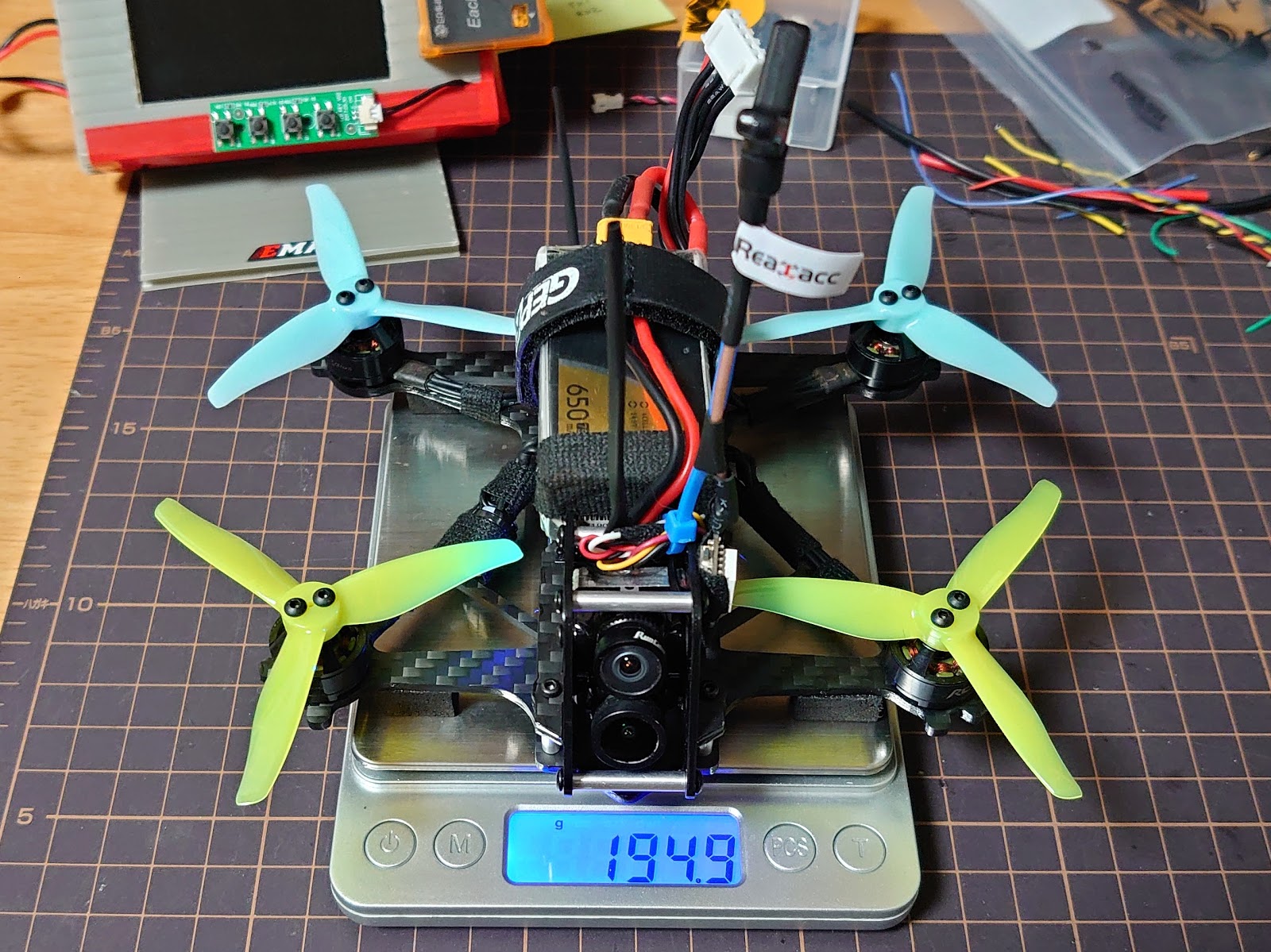

なんとか・・U199や・・





さて、メイデンです。


ゆったり飛ばすのには・・良いのかもしれない。。
ゆったりは・・あんまり飛ばさなくなってきたなぁ。。
※今回のフレームは、、かなり手ごわかったです。。なかなか収まりませんでした。。



どうもヨシオでした。。
