JMT F4 X1 175mm FPV Racing Drone Frame Kit Carbon Fiber Quadcopter Rack

どうもﾖｼｵです。


XT-xinteに、、１,０００円以下の4インチフレームが売っているんです。。


JMT F4 X1 175mm FPV Racing Drone Frame Kit Carbon Fiber Quadcopter Rack
※ワタシが買った2020/5/13の時で・・７５８円・・激安。。


まぁまぁあやしいフレームですが、、値段も値段なのでポチってみました。。
予備も買ったんで２コ。。



袋に入って届きました。。





内容物は・・こんな感じ。。
ボルトの種類がM2 M2.5 M3と分かれていて・・ややこしい。。





対応ボードは、20mmx20mmおよび25.5mmx25.5mm
20mmx20mmだったら後ろの方にも積むことができる。。

カメラマウント幅は・・１９ｍｍかなぁ。。ちょっと狭い気もした。。





アームの取り付け位置。。M2.5と、M3で固定なんですよ。。

変わってる。。

モーターの取り付けピッチは・・9mm-16mmかな。。

大き目のM2穴が空いている。。
なんで横を切り欠いたデザインなんだろう。。折れやすいではないか。。

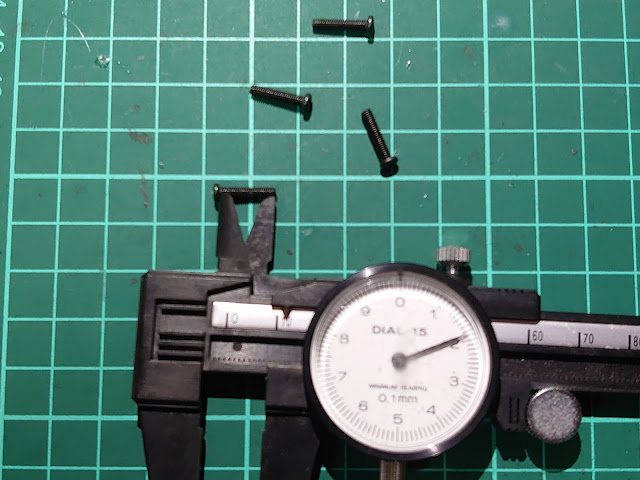

計測していきます・・


トッププレートは・・２ｍｍ

ボトムも・・２ｍｍ



カメラマウント・・１ｍｍ



アーム幅・・１０ｍｍ

アーム厚み・・３．５ｍｍ

アームをぬい留めるボード・・２ｍｍ



FCを留めるボルト・・M2・・６ｍｍ



FCを留めるボルト付きナイロンスタンドオフ・・M2・・５ｍｍ

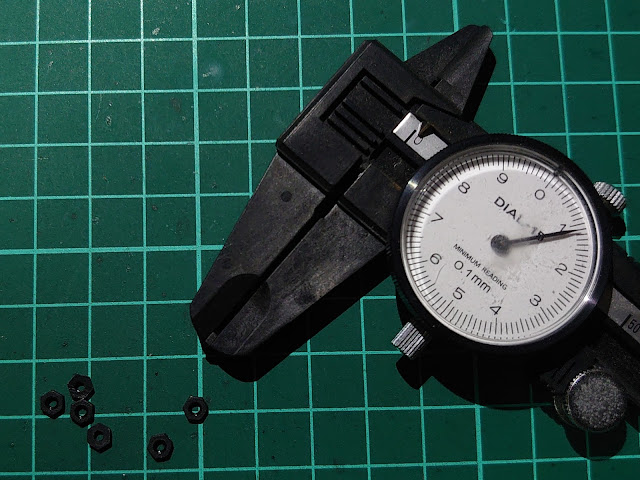

付属の４ｍｍナイロンナット・・１ｍｍ厚

スタンドオフをぬうボルト・・M２．５・・５ｍｍ

こいつ・・プラスねじなんです。。



スタンドオフと、アームと、ボトムをぬうボルト・・M２．５・・１２ｍｍ

こいつもプラスねじ。。

アームと、ボトムをぬうボルト・・M３・・１２ｍｍ

このキットは、プラスねじばかり。。

M２．５スタンドオフ

径は４ｍｍ


高さは２２ｍｍ

もう少し・・高さあると思ってたのだが。。

なので、FCを収める高さは、このままだと２２ｍｍになります。



重さは、、５４．３ｇ。。

まぁ。。そんなもんだろう。。



激安のくせに・・ちゃんと面取りもされている。。
バッテリーストラップ個所は、やすり掛けした方が良さそうだ。




まぁ、こんだけ安ければ色々と加工して改造するベースには最適ではないだろうか？？
穴を空けたり切ったりするのも迷いなくできそうです！！

どうもﾖｼｵでした。。
